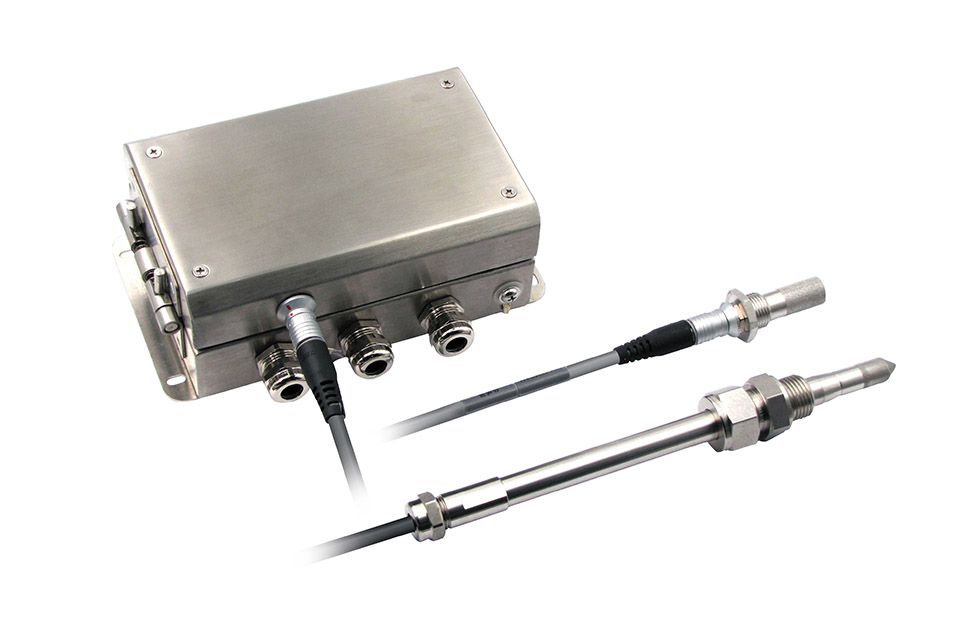

WGTH-310N 核工業 K3 級苛刻環境（紅區）溫濕度變送器

核電站或核動力裝置利用核反應堆的原子核裂變反應產生熱能，加熱水后產生過熱蒸汽，過熱蒸汽推動汽輪機旋轉，熱能轉化為機械能，然后汽輪機帶動發電機旋轉，將機械能轉變成電能。

在此過程中，核島的高溫高壓蒸汽管道焊接接縫處的蒸汽泄漏在線監測是確保核電站運行安全的重要保障，而溫濕度傳感器是非常直接又理想的監測方案，其具有響應快、精度高、安裝便捷、易于維護等顯著優勢。

WGTH-310N核工業K3級苛刻環境（紅區）溫濕度變送器就是專門針對該領域的應用而開發的，其最長可達100m分體線纜的探頭，可以安裝在嚴苛輻照環境的紅區，變送器可安裝在輻照環境黃區。另外，這款產品通過了包括輻照、抗震、環境等核級型式試驗，可以滿足絕大多數核電站和溫濕度相關的監測需求。

技術特點

輸出信號：兩路4~20mA、RS485、繼電器開關量

輸出參數：溫度、相對濕度、露點、霜點、濕球溫度、焓值、水蒸氣分壓力、混合比、絕對濕度、油中微水

外殼材質：316不銹鋼

結構特點：上下殼可拆卸鉸鏈設計

型式試驗：核級型式試驗

組態軟件：CONG-01可視化上位機組態軟件

自檢功能：探頭加熱自檢

探頭耐壓：20Bar，可水浸

探頭結構：推拉自鎖航空插頭

輻照劑量：變送器0.35kGy累積γ輻照劑量，黃區

探頭及線纜42kGy累積γ輻照劑量，紅區

探頭線纜：最長可達100m

測量技術：長線纜大噪聲背景下的小電容信號處理

典型應用

核電站核島區高溫蒸汽泄漏監測

核廢料露點參數監測

核動力裝置高溫蒸汽泄漏監測

核動力艦船溫濕度環境監測

技術數據

輸入輸出

工作電壓	24V DC ±20% 或220V AC	電流輸出	4~20mA RL < 500 Ohm
功耗	常規模式：70mA		通道精度：±0.2%FS
	自檢模式：80mA	數字輸出	RS485（Modbus RTU）
開關量參數	接觸電阻 ≤ 100mΩ(1A 6VDC)	開關量輸出	觸電負載：5A 250VAC 或 5A 30VDC
	機械耐久性：1×10⁷次		最大切換電壓：30VDC/277VAC
	電耐久性：1×10⁵次（室溫 1.5s 通斷）		最大切換電流：8A

測量參數

相對濕度		溫度
測量范圍	0 ~100%RH	測量范圍	?40 … 190°C
測量精度	±2.5%RH (0 … 90%RH & 20℃時)	測量精度	±0.2°C（20℃時）
校準誤差	±0.5%RH (0 … 40%RH)	校準誤差	±0.1°C
	±0.8%RH (40 … 95%RH)
τ₆₃響應時間	30s（探頭裝配不銹鋼燒結過濾器）	- -	- -
濕敏元件	高分子聚合物濕敏電容	溫敏元件	PT1000（1/3B級，DIN EN 60751）
濕度測量漂移	＜1%RH/年（中性潔凈環境）	溫度測量漂移	＜0.05℃/年（中性潔凈環境）

上述精度均為綜合精度，包括了測量的重復性、線性度以及遲滯，可溯源至CNAS標準。

機械規格

線路連接	接線端子線徑最大1.5mm²	線纜接頭	M161.5或M201.5格蘭接頭
外殼材質	316不銹鋼	接頭通徑	Φ4...8或Φ6...12
探頭保護	不銹鋼燒結、不銹鋼格柵、不銹鋼空隙等	探頭線纜直徑	Φ6（輻照線纜）；Φ4（高溫線纜）
防護等級	IP65

工作環境

工作溫度

變送器：-40 ... 80℃；探頭： -40 ... 190℃

儲存溫度

-20 ... 60℃

型式實驗

環境試驗	標準	基準試驗	標準
高溫試驗	GB/T 2423.2-2008	目視檢查	RCC-E MC2000
低溫試驗	GB/T 2423.1-2008	前端設備性能試驗	響應時間、允差驗收
溫度變化試驗	GB/T 2423.22-2012	電氣試驗	RCC-E MC3000
濕熱交變試驗	GB/T 2423.4-2008	電磁兼容試驗	標準
機械振動試驗	GB/T 2423.10-2008		IEC 61000（GB/T 17626）
長期運行試驗	EJ/T 1197-2007		IEC 62003
抗震試驗	HAF-J0053 / GB13625
輻照試驗	變送器：0.35kGy累積γ輻照劑量，黃區
	探頭線纜：42kGy累積γ輻照劑量，紅區

資料下載：

WGTH-310N 核工業K3級苛刻環境（紅區）溫濕度變送器產品說明書
