潔凈工業領域的潔凈室、實驗室或其他高標準空間,需要對環境溫濕度進行嚴格控制,例如電子半導體、生物制藥的潔凈室。

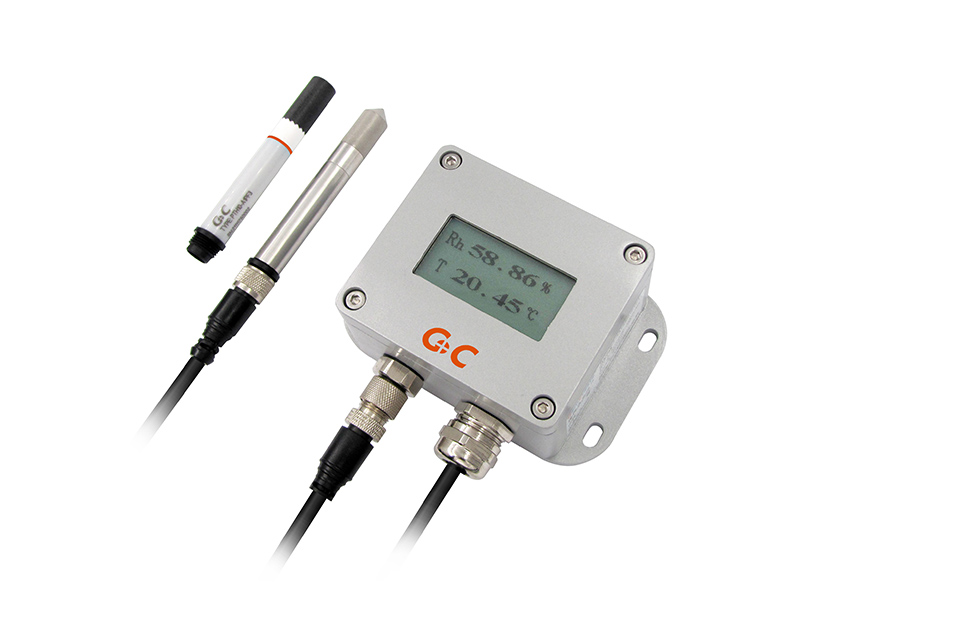

TH120溫濕度變送器專用于這種環境的溫濕度測量,除了測量溫濕度參數,還可以測量露點、霜點、焓值等其他濕度參數。
特別針對生物制藥潔凈室O3或VHP消毒環境的應用,TH120的溫濕度探頭可選配H202環境專用過濾器PF04,該過濾器的微孔內填充了顆粒直徑為10um左右的MnO2復合催化劑,VHP或O3和過濾器接觸后被分解為H2O和O2,達到保護探頭以及濕敏元件的目的。
為方便現場設備維護,TH120還配置了可互換的數字化探頭以及模擬輸出通道精度校驗用的數字化參比探頭,參比探頭有兩個,其中一個固定輸出90%RH/5℃,另外一個固定輸出10%RH/45℃。
技術特點
輸出信號:兩路4~20mA或RS485
輸出參數:溫度、相對濕度、露點、霜點、濕球溫度、
焓值、水蒸氣分壓力、混合比、絕對濕度
外殼材質:阻燃PC、鋁合金或316不銹鋼可選
校準接口:通過校準按鈕實現單點或兩點校準
安裝方式:墻面、管道、分體探頭、嵌墻分體探頭
顯示模塊:固定顯示或觸摸顯示
數字探頭:可互換數字化探頭,方便現場維護
參比探頭:便于現場進行模擬輸出通道的校驗
典型應用
電子半導體潔凈室
生物制藥潔凈室
煙草制程車間
印鈔潔凈室
高標準實驗室
技術數據
輸入輸出
|
工作電壓 |
24V DC ±20% |
|
電流輸出 |
兩路4... 20mA RL < 500 Ohm |
|
功耗 |
<20mA(電流輸出型) |
|
|
通道精度:±0.2%FS |
|
|
< 6mA(數字輸出型) |
|
數字輸出 |
RS485(Modbus RTU) |
測量參數
|
相對濕度 |
|
|
溫度 |
|
|
測量范圍 |
0 ... 100%RH |
|
測量范圍 |
?40 … +80°C |
|
測量精度 |
±1%RH (0 … 90%RH & 20℃時) |
|
測量精度 |
±0.2°C |
|
校準誤差 |
±0.5%RH (0 … 90%RH) |
|
校準誤差 |
±0.1°C(20°C時) |
|
|
±0.8%RH (40 … 95%RH) |
|
|
|
|
τ63響應時間 |
30s(探頭裝配不銹鋼燒結過濾器) |
|
- - |
- - |
|
濕敏元件 |
高分子聚合物濕敏電容 |
|
溫敏元件 |
Pt1000(1/3B級,DIN EN 60751) |
|
|
|
|
||
技術規格
|
線路連接 |
接線端子線徑最大1.5mm2 |
|
線纜接頭 |
M16*1.5格蘭接頭(穿線直徑4.5~10mm) |
|
外殼材質 |
PC(阻燃等級UL94-V0)或鋁合金可選 |
|
防護等級 |
IP65 |
|
工作溫度 |
帶顯示-40 ... 80℃ |
|
探頭保護 |
不銹鋼燒結、H2O2、PTFE等 |
|
|
不帶顯示:-20 ... 80℃ |
|
電磁兼容 |
EN61326-1 EN61326-2-3 |
|
儲存溫度 |
-20 ... 60℃ |
|
|
|
資料下載:
TH120 潔凈工業級多參數溫濕度變送器產品說明
