輸出信號：兩路4...20mA（兩線制）或RS485
輸出參數：溫度、相對濕度、露點、霜點、濕球溫度、焓值、水蒸氣分壓力、混合比、絕對濕度、油中水活性
外殼材質：316不銹鋼
防爆等級：Ex ia II C T6 Ga
校準接口：通過校準按鈕實現單點或兩點校準
安裝方式：墻面、管道、分體探頭
顯示模塊：可選
典型應用
核電工業爆炸性氣體環境監測
技術數據
輸入輸出
|
工作電壓
|
20...36V DC
|
|
電流輸出
|
兩路4... 20mA RL < 500 Ohm
|
|
功耗
|
＜ 20mA（電流輸出型）
|
|
|
通道精度：±0.2%FS
|
|
|
＜ 6mA（數字輸出型）
|
|
數字輸出
|
RS485（Modbus RTU）
|
測量參數
|
相對濕度
|
|
|
溫度
|
|
|
測量范圍
|
0 ... 100%RH
|
|
測量范圍
|
?40 … +190°C
|
|
測量精度
|
±1%RH (0 … 90 %RH & 20℃時)
|
|
測量精度
|
±0.2°C（20°C時）
|
|
校準誤差
|
±0.5%RH (0 … 90%RH)
|
|
校準誤差
|
±0.1°C
|
|
|
±0.8%RH (40 … 95%RH)
|
|
|
|
|
τ63響應時間
|
30s（探頭裝配不銹鋼燒結過濾器）
|
|
- -
|
- -
|
|
濕敏元件
|
高分子聚合物濕敏電容
|
|
溫敏元件
|
Pt1000（1/3B級，DIN EN 60751）
|
|
|
|
上述精度均為綜合精度，包括了測量的重復性、線性度以及遲滯，可溯源至CNAS標準。
技術規格
|
線路連接
|
接線端子線徑最大1.5mm2
|
|
工作壓力
|
20Bar（高溫高壓分體探頭型）
|
|
外殼材質
|
鋁合金
|
|
線纜接頭
|
M20*1.5格蘭接頭（穿線直徑6...12mm）
|
|
工作溫度
|
變送器：-40 ... 80℃（不帶顯示）
|
|
防護等級
|
IP65
|
|
|
-20 ... 60℃（帶顯示）
|
|
探頭保護
|
不銹鋼燒結、不銹鋼格柵、不銹鋼空隙
|
|
|
探頭：-40...80℃（常溫分體探頭型）
|
|
電磁兼容
|
EN61326-1 EN61326-2-3
|
|
|
-40...190℃（高溫高壓分體探頭型）
|
|
抗震試驗
|
HAF-J0053 / GB13625
|
|
存儲溫度
|
-20...60℃
|
|
輻照試驗
|
350Gy累積γ輻照劑量，黃區
|
資料下載：

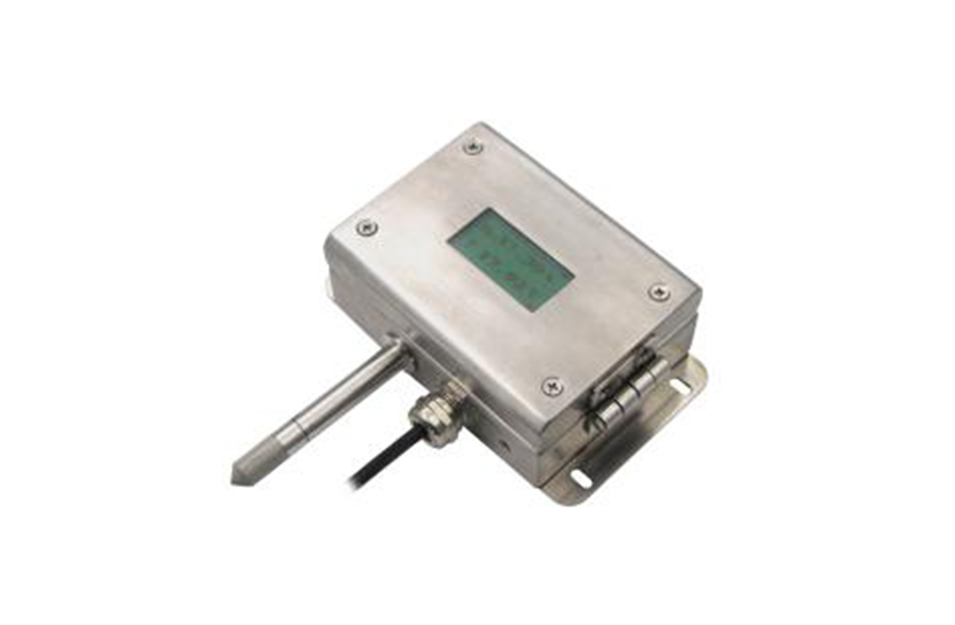

TH160EX-N 核電工業本安防爆多參數溫濕度變送器
