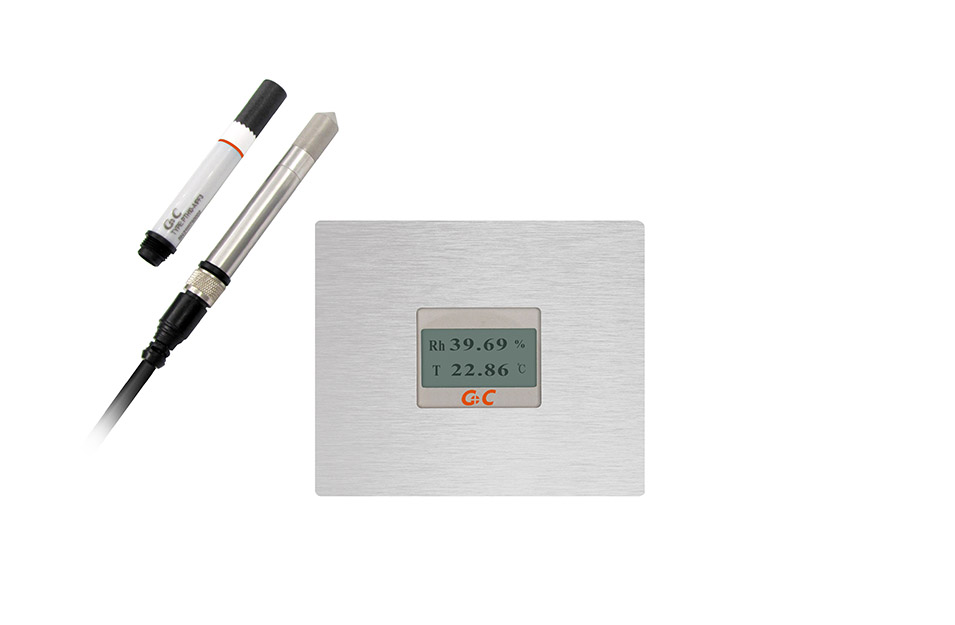

生物制藥行業的潔凈室、實驗室需要對環境溫濕度進行嚴格控制，同時要求現場安裝儀表的結構防塵防積灰，TH120-E采用防塵防積灰的嵌墻式安裝結構，信號線纜通過外部接線端子接入，方便設備維護，適用于生物制藥EMS系統溫濕度監測。針對O3或VHP消毒環境的應用，溫濕度探頭可選配H202環境專用過濾器PF04，該過濾器的微孔內填充了顆粒直徑為10um左右的MnO2復合催化劑，VHP或O3和過濾器接觸后被分解為H2O和O2，達到保護探頭以及濕敏元件的目的。
為方便現場設備維護，TH120-E還配置了可互換的數字化探頭以及模擬輸出通道精度校驗用的數字化參比探頭，參比探頭有兩個，其中一個固定輸出90%RH/5℃，另外一個固定輸出10%RH/45℃。另外探頭、延長探桿和信號線纜也可以選配螺紋組合結構，方便探頭的定期維護和校準。
技術特點
輸出信號：兩路4~20mA或RS485
外殼材質：不銹鋼面板+阻燃PC殼體
校準接口：通過校準按鈕實現單點或兩點校準
數字探頭：可互換數字化探頭，方便現場維護
參比探頭：便于現場進行模擬輸出通道的校驗
外部接線：方便儀表的現場維護
技術數據
輸入輸出
工作電壓
24V DC ±20%
電流輸出
兩路4... 20mA RL < 500 Ohm
功耗
＜20mA（電流輸出型）
通道精度：±0.2%FS
＜ 6mA（數字輸出型）
數字輸出
RS485（Modbus RTU）
測量參數
相對濕度
溫度
測量范圍
0 ... 100 %RH
?40 … +80°C
測量精度
±1%RH (0 … 90%RH & 20℃時)
±0.2°C
校準誤差
±0.5%RH (0 … 90%RH)
±0.1°C （20°C時）
±0.8%RH (40 … 95%RH)
τ63響應時間
30s（探頭裝配不銹鋼燒結過濾器）
- -
濕敏元件
高分子聚合物濕敏電容
溫敏元件
Pt1000（1/3B級，DIN EN 60751）
上述精度均為綜合精度，包括了測量的重復性、線性度以及遲滯，可溯源至CNAS標準。
技術規格
線路連接
接線端子線徑最大1.5mm2
電纜接頭
M16格蘭接頭
外殼材質
不銹鋼+PC（阻燃等級UL94-V0）
防護等級
IP65
探頭保護
不銹鋼燒結、H2O2、PTFE等
工作溫度
-20 ... 80℃
電磁兼容
EN61326-1 EN61326-2-3
儲存溫度
-20 ... 60℃
